Menu

Đặc điểm các loại gang

Gang là hợp kim Fe-C với hàm lượng các bon lớn hơn 2,14%. Thực tế trong gang luôn có các nguyên tố khác như: Si, Mn, P và S. Các loại Gang thông dụng thường chứa: 2,0÷4,0% cacbon; 0,4÷3,5% Si; 0,2÷1,5% Mn; 0,04÷0,65% P; 0,02÷0,15% S.
Gang là loại vật liệu dùng khá phổ biến trong các ngành cơ khí. Gang có tính đúc khá tốt nhưng lại rất khó hàn do có độ chảy loảng cao và độ dẻo thấp.
Tùy theo tổ chức tế vi và thành phần hóa học của gang, người ta chia ra thành các loại:
Gang trắng: là loại gang có tổ chức tế vi tương ứng với giản đồ pha Fe-C, toàn bộ cacbon của nó nằm dưới dạng liên kết với sắt trong tổ chức xementit. Mặt gãy của nó có màu sáng trắng đó là màu của xêmentit. Gang trắng hầu như không được sử dụng trong sản xuất cơ khí, chủ yếu dùng để luyện thép.
Các loại gang có graphit: là loại gang mà phần lớn hay toàn bộ cac bon của chúng nằm dưới dạng tự do graphit nên mặt gãy của nó có màu xám (màu của graphit).
Gang xám
Tuỳ theo dạng graphit trong gang mà gang có graphit được phân thành các loại:
- Gang xám là loại gang mà phần lớn hay toàn bộ cacbon tồn tại dưới dạng tự do graphit. Graphit của nó ở dạng tấm, phiến, chuỗi… Mặt gãy của nó có màu xám đó là màu của graphit. Đây là loại gang phổ biến nhất và được sử dụng rộng rãi trong kỹ thuật.
Gang xám có một giá thành rẻ và khá dễ nấu luyện, có nhiệt độ nóng chảy thấp (1350°C) và không đòi hỏi khắt khe về tạp chất. Gang xám có tính đúc tốt và khả năng tắt âm cao, do tổ chức xốp nên cũng là ưu điểm cho các vật liệu cần bôi trơn có chứa dầu nhớt. Tuy vậy, gang xám dòn, khả năng chống uốn kém, không thể rèn được. Khi làm nguội nhanh trong khuôn, gang bị biến trắng rất khó gia công cơ khí.
Do những đặc tính trên, người ta sử dụng chúng rất nhiều trong ngành chế tạo máy, đúc các băng máy lớn, có độ phức tạp cao, các chi tiết không cần chịu độ uốn lớn, nhưng cần chịu lực nén tốt. Có những thiết bị, vật liệu gang xám được sử dụng đến >70% tổng trọng lượng. Các băng máy công cụ (tiện, phay, bào,...), thân máy của động cơ đốt trong... cũng được sản xuất từ gang xám.

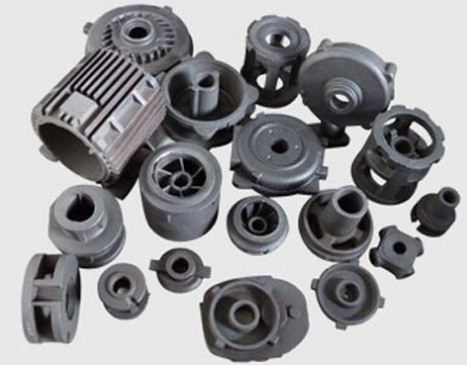

Một chi tiết thông dụng được chế tạo từ gang xám​
Ký hiệu: Theo TCVN 1659-75 quy định ký hiệu gang xám bằng 2 chữ GX, tiếp đó là các nhóm chỉ số chỉ giới hạn bền kéo và giới hạn bền uốn tối thiểu tính theo đơn vị KG/mm2.
Ví dụ: GX15-32, Gang xám có giới hạn bền kéo tối thiểu 15KG/mm2 và giới hạn bền uốn tối thiểu 32KG/mm2.
- Gang xám biến trắng: Trong sản xuất cơ khí hầu như không dùng gang trắng, tuy nhiên trong một số trường hợp để sản xuất bi nghiền, trục nghiền, trục xay xát ta sử dụng gang xám biến trắng. Loại gang này có bề mặt bị biến thành gang trắng với chiều dày nhất định có độ cứng cao và tính chống mài mòn lớn. Chế tạo gang xám biến trắng bằng cách đúc gang xám trong khuôn kim loại, lớp bề mặt nguội nhanh sẽ biến thành gang trắng.
- Gang cầu là loại gang có tổ chức graphit thu gọn nhất ở dạng quả cầu, do đó gang cầu có độ bền cao nhất trong các loại gang có graphit. Graphit dạng cầu nhờ biến tính bằng các nguyên tố Mg, Ce và các nguyên tố đất hiếm. Gang cầu bề ngoài cũng có màu xám tối như gang xám. Nên khi nhìn bề ngoài không thể phân biệt hai loại gang này.
Thành phần hóa học gang cầu dao động như sau: 3-3,6% C, 2-3% Si, 0,2-1% Mn, 0,04- 0,08% Mg, ít hơn 0,015% P, ít hơn 0,03% S. Gang cầu có độ dẻo dai cao, đặc biệt sau khi nhiệt luyện thích hợp.
Lượng cacbon và silic phải cao để đảm bảo khả năng than chì hóa (%C + %Si) đạt tới 5%-6%. Không có hoặc không đáng kể (<0,1 – 0,01%) các nguyên tố cản trở cầu hóa như Ti, Al, Sn, Pb, Zn, Bi và đặc biệt là S. Có một lượng nhỏ các chất biến tính Mg (0,04-0,08%) hoặc Ce. Có các nguyên tố nâng cao cơ tính như Ni (2%) Mn (<1%).
Tổ chức tế vi của gang cầu cũng giống gang xám song chỉ khác là than chì của nó có dạng thu gọn nhất hình quả cầu bao gồm ba loại nền kim loại: ferit, ferit – peclit và peclit. Chính điều này quyết định độ bền kéo rất cao của gang cầu so với gang xám. Khác với gang xám, than chì dạng cầu ở đây được tạo thành nhờ biến tính đặc biệt gang xám lỏng.
Gang cầu theo TCVN được ký hiệu bằng hai chữ GC với hai cặp chữ số chỉ giá trị tối thiểu của giới hạn bền kéo và độ dẻo của gang. Gang cầu ferit mác GC40-10 có giới hạn bền kéo > 400 MPA và độ dãn dài tương đối 10%. Gang cầu được sử dụng để sản xuất các chi tiết chịu lực lớn và chịu tải trọng va đập, mài mòn như trục khuỷu, cam, bánh răng…. Do rẻ gang cầu được dùng nhiều để thay thế thép và gang dẻo.
Việc sử dụng gang cầu vào công nghiệp rất có hiệu quả, ví dụ giá 1 tấn vật đúc loại gang này rẻ hơn vật đúc bằng thép hợp kim từ 30-35% rẻ hơn loại vật đúc bằng hợp kim màu 3 đến 4 lần và rẻ hơn loại phôi thép rèn tử 2 đến 3 lần.
Gang dẻo là loại gang trắng được ủ trong thời gian dài (đến vài ngày) ở nhiệt độ từ 850 – 1050C để tạo thành một loại gang có tính dẻo cao. Đây là vật liệu có độ bền cao lại kế thừa được những tính chất tốt vốn có của gang, thậm chí có thể thay thế cho thép trong rất nhiều ứng dụng mà các loại gang khác không có khả năng.
Với đặc tính: điểm nóng chảy thấp, độ chảy loãng tốt, tính đúc tốt, dễ gia công, có khả năng chịu mài mòn, nên giá thành gia công rất thấp, do đó gang được sử dụng trong rất nhiều chi tiết, lĩnh vực khác nhau.
Ký hiệu: Gang dẻo được ký hiệu bằng 2 chữ GZ và 2 nhóm số chỉ giới hạn bền kéo tối thiểu tính theo KG/m2 và độ dãn dài tương đối tính theo %.
Ưng dụng: Gang dẻo thường được dùng làm các chi tiết đồng thời đòi hỏi ba yêu cầu sau:
- Hình dáng phức tạp,
- Chịu va đập,
- Tiết diện mỏng.

Nguồn: Hàn Điện

Share This:

No Comment to " Đặc điểm các loại gang "

0908.991.039
